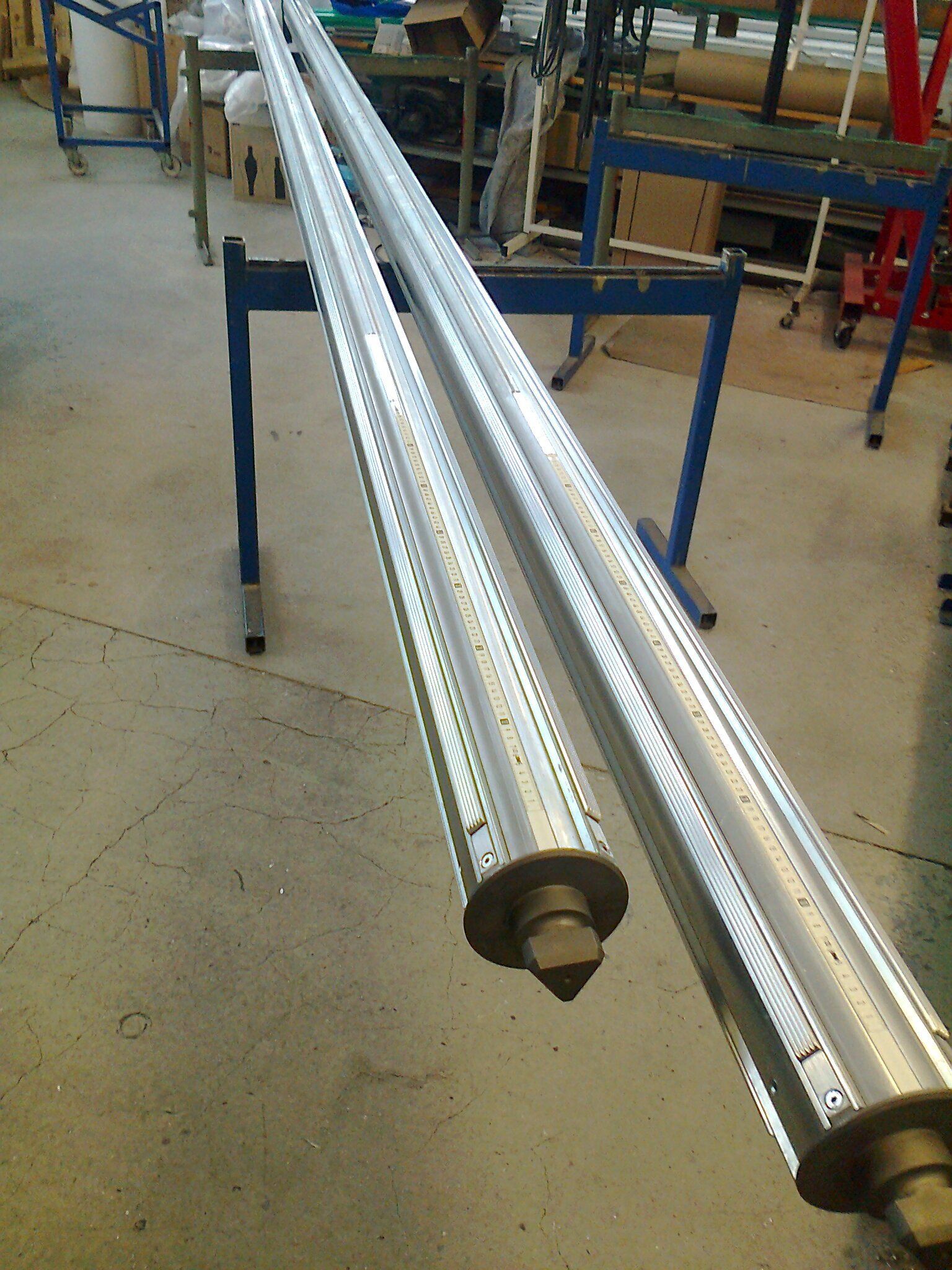

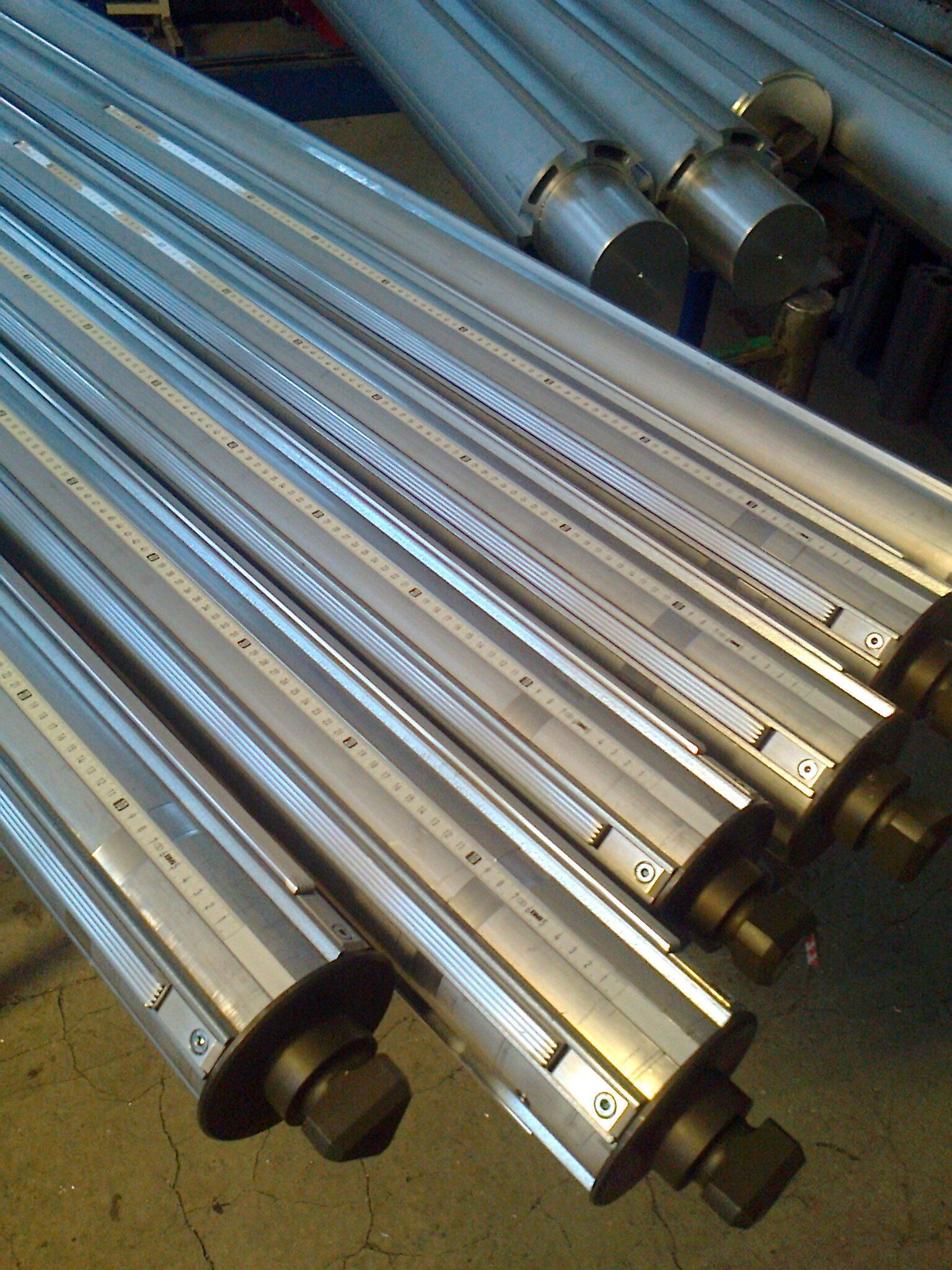

Serie 70 SW
Gewichtsoptimierte Wickelwelle auf Basis von Al Matrix-Systemprofil.
Für Hülseninnendurchmesser:50 mm, 70 mm, 75 mm, 3", 100 mm, 120 mm, 150 mm, 6", 180 mm
Vereinfachtes Handling durch geringes Wellengewicht bei hoher Tragkraft und robustem Shaft-Körper (hochfeste Alu-Legierung). Servicefreundlich dank standardisierter, leicht austauschbarer Einzelteile. Einsatz für alle Lagerarten und Hülsentypen.
Durchgehende Spannlamellen für höchste Spannkraft und Drehmomentübertragung. Spannlängen bis über 3000 mm realisierbar. Je nach Rollenbreite auch für hohe Rollengewichte geeignet. Einsatz bis in mittlere Geschwindigkeitsbereiche.
Serie 70 SW, Alu-Körper
gewichtsoptimiert, für Hülsen 70, 75, 3", 150, 6", 200
Serie 210 SW
Für schwere Einsatzbedingungen, robuster Stahlkörper oder Körper aus hochfestem Aluminium.
Hervorragende dynamische Eigenschaften bei hohen
Maschinengeschwindigkeiten.
Angepaßte Konstruktion für Hülseninnendurchmesser
von 25 bis 600 mm.
Zahl der Spannlamellen variierbar, dadurch
höchste Drehmomentübertragung und Tragkraft bei
durchgehenden Spannlamellen.
Geeignet für alle Lagerausführungen, Arbeitsbreiten
bis 4000 mm ( Alu ) und bis 10.000 mm ( Stahl ).
Typ SWS Spannsystem mit Schalensegmenten
auch bei Serie 210 einsetzbar.
Typ SWK Klemmwelle mit Materialeinspannung
über die gesamte Arbeitsbreite.
Klemmvorrichtung angepasst an die Materialstärke,
für hülsenlose Wickel mit 50 mm bis über 500 mm
Innendurchmesser. Hoher Expansionsweg für leichten
axialen Warenabzug. Optimal für die Konfektionierung
im Bereich Papier, Folie, Textil.

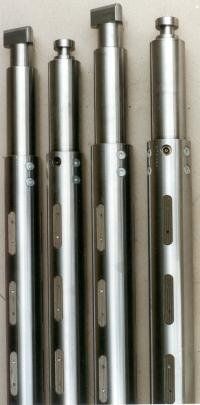

Typ SP Spezialwelle
für den Hochgeschwindigkeitseinsatz mit pneumatisch - mechanischer Spannfunktion.
Spezialwellen für Hülsendurchmesser unabhängige Spannkraft und Drehmomentübertragung z.B. bei Mehrfachnutzen. Unabhängig voneinander operierende Spannsektionen können die Hülsentoleranzen überbrücken. Optimale Hülsenzentrierung durch axial-radiale Zwangsführung der Spannelemente.
Wickelwellen für Hochgeschwindigkeitseinsatz mit Luftdruck unabhängiger pneum.-mechan. Spannfunktion.
Sicheres Spannen auch bei Druckausfall.
Systeme für Al-, Stahl- u. CFK-Körper.
